瑞芯微RK3399开发板开发板

　　CPU:RK3399 (ARM Cortex-A72架构)

　　双“服务器级”核Cortex-A72+四核Cortex-A53

　　支持OpenGL,H.265编码,拥有双MIPI-CSI接口和双ISP，PCIe，USB3.0，TypeC等接口。

　　主频:1.4*4+2.0*2

　　DDR3:2G

　　EMMC:8G

　　瑞芯微RK3399开发板核心优势

　　强大的图像处理能力 | 支持4K视频硬解

　　支持EDP

　　支持EDP显示接口

　　支持USB3.0，TYPEC

　　板载USB3.0接口，TypeC接口

　　支持千M网

　　采用千兆网卡接口RJ45

　　支持android7.1

　　支持Android7.1，性能和体验得到极致的发挥。

　　强大图形处理能力

　　集成ARM Mali-T860 MP4图形处理器，支持OpenGL ES1.1/2.0/3.0/3.1，OpenVG1.1，OpenCL，Directx11，AFBC(帧缓冲压缩)，如此强大的GPU可以应用到计算机视觉、机器学习、4K 3D渲染等许多实际应用中，更能支持H.265 HEVC和VP9、H.265编码，4K HDR。

　　瑞芯微RK3399开发板丰富的软件资源，多系统支持

　　RK3399开发板除了采用性能强大的RK3399外，还配备了2GB/4GB DDR3，8GB/16GB/32GB eMMC高速存储器，独立的电源管理系统，强大的网络扩展能力，丰富的显示接口。

　　支持Android7.1，linux，debian等操作系统，性能和体验得到极致的发挥。。

　　瑞芯微RK3399开发板硬件接口丰富，功能齐全

　　RK3399底板几乎引出了芯片的全部功能，数据传输和扩展性都得到极好发挥。板载4G LTE扩展接口，TypeC，USB3.0，USB2.0，千兆网卡，双频WIFI，蓝牙，音视频输入输出，多种传感器，丰富的显示接口和通讯接口、摄像头接口等丰富的外设资源。

　　RK3399主要性能表

　　随着六核处理器的迅速普及，无论主流的消费平台还是行业平台的新用户与老用户升极都是采用六核处理器的高速平台，不论是中小企业还是知名厂家都已基于RK3399成功开发产品，北京立萨科技有限公司G3399开发板正是这样一款平台，规格配置丰富且花费不多的市场明星。

	处理器型号		RK3399
	上市时间		2016
	制造工艺		28 nm
	主频		频率最高2.0GHz
	CPU架构		双Cortex-A72+四Cortex-A53 大小核CPU结构
	GPU		Mali-T864 GPU，支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11
	支持内存		双通道DDR3-1866/DDR3L-1866/LPDDR3-1866/LPDDR4，支持eMMC 5.1，SDIO3.0
	多媒体		支持4K VP9 and 4K 10bits H265/H264 视频解码，高达60fps 1080P 多格式视频解码 (VC-1, MPEG-1/2/4, VP8) 1080P 视频编码，支持H.264，VP8格式 视频后期处理器：反交错、去噪、边缘/细节/色彩优化
	显示		双VOP显示：分辨率分别支持4096x2160 及2560x1600 支持双通道MIPI-DSI （每通道4线）  显示支持：eDP 1.3（4 线，10.8Gbps） HDMI 2.0a支持4K 60Hz显示，支持HDCP 1.4/2.2 支持DisplayPort 1.2 (4 线，最高支持4K 60Hz) 支持Rec.2020和Rec.709色域转换
	接口		双ISP像素处理能力高达13MPix/s，支持双路摄像头数据同时输入 支持双USB3.0 Type-C接口 支持PCIe 2.1 (4 full-duplex lanes ) 内置低功耗MCU 支持8路数字麦克风阵列输入

　　RK3399核心板采用国内优秀芯片厂商瑞芯微(ROCKCHIP)的六核64位“服务器级”处理器RK3399;RK3399使用了双“服务器级”核Cortex-A72 + 四核Cortex-A53的大小架构，主频高达2.0GHz，新的内核相比以前的A15/A17/A57核心设计可以提供高达100%的性能提升。

　　业内公认性价比最高六核 藐视一切挑战

　　●超强六核Cortex-A72 ●主频最高达2.0G ●双通道内存 ●超级性能 ●至佳稳定 ●供货周期长

　　产品简介

　　RK3399开发板，是北京立萨科技有限公司推出的基于瑞芯微(ROCKCHIP)的RK3399( 六核64位)芯片的产品平台。

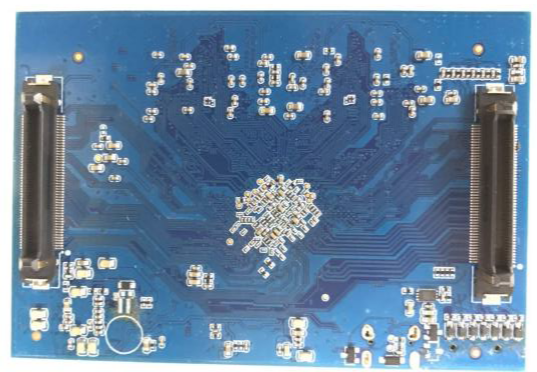

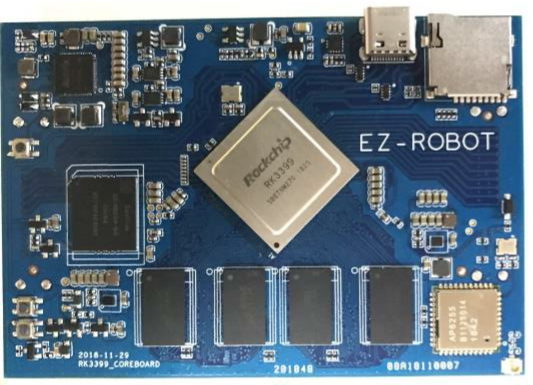

　　RK3399开发板，主要由RK3399核心板和底板组成。

　　RK3399核心板采用国内优秀芯片厂商瑞芯微(ROCKCHIP)的六核64位“服务器级”处理器RK3399;RK3399使用了双“服务器级”核Cortex-A72 + 四核Cortex-A53的大小架构，主频高达2.0GHz，新的内核相比以前的A15/A17/A57核心设计可以提供高达100%的性能提升。

　　集成ARM Mali-T860 MP4图形处理器，支持OpenGL ES1.1/2.0/3.0/3.1，OpenVG1.1，OpenCL，Directx11，AFBC(帧缓冲压缩)，如此强大的GPU可以应用到计算机视觉、机器学习、4K 3D渲染等许多实际应用中，更能支持H.265 HEVC和VP9、H.265编码，4K HDR。

　　拥有双MIPI-CSI接口和双ISP，PCIe，USB3.0，USB2.0，TypeC等丰富接口。

　　RK3399底板几乎引出了芯片的全部功能，数据传输和扩展性都得到极好发挥。板载4G LTE扩展接口，TypeC，USB3.0，USB2.0，千兆网卡，双频WIFI，蓝牙，音视频输入输出，多种传感器，丰富的显示接口和通讯接口、摄像头接口等丰富的外设资源。

　　支持Android，Linux，Debian系统，开放源代码方便客户二次开发。

　　适用于带高清显示的商显广告机，自动售货机，教学终端，自动识别，机器人，安防监控，金融POS，车载控制终端，VR等等，降低研发门槛，加速产品研发周期。

　　G3399核心板尺寸：82mm * 60mm G3399底板尺寸：186mm * 116mm

　　RK3399开发板功能特性

　　尺寸仅为 186mm*116mm，可直接用于产品上

　　功能强大，接口丰富，应用场合广。

　　支持 android7.1，linux ，debian 等系统，开放源代码方便开发，加速研发周期。

　　产品稳定可靠，长时间拷机不死机。

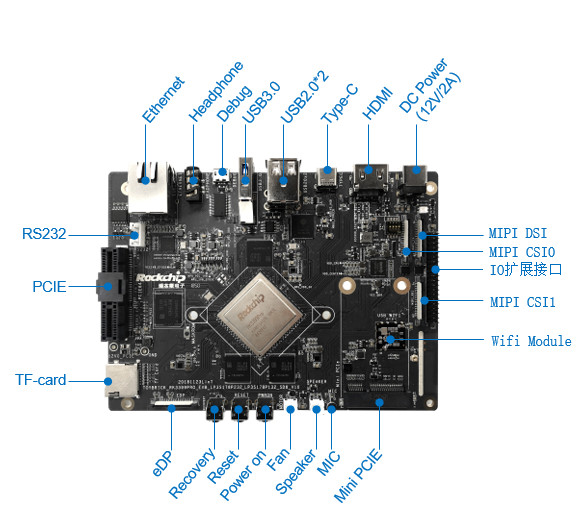

　　开发板接口图1

　　RK3399开发板结构参数

　　外观：rk3299核心板+底板形式

　　尺寸：186mm*116mm

　　板层：核心板8 层/底板4层

　　RK3399开发板系统配置

　　CPU：Rockchip RK3399

　　主频：Cortex A53 四核 1.4GHz + 双核A72(2GHz)

　　内存：标配 2GB，可定制 4GB

　　存储器：4GB/8GB/16GB/32GB emmc 可选，标配 8GB

　　电源 IC：RK808，支持动态调频;

　　图形和视频处理器：Mali-T860 MP4，四核GPU;支持OpenGL ES 1.1/2.0/3.0/3.1，Openvg1.1,OpenCL，Directx11;支持4K VP9 和 4K 10bits H265/H.264视频解码，可达60 fps;1080P多格式视频解码;1080P视频解码，支持H.264，VP8格式

　　RK3399开发板接口参数

　　显示 接口：支持MIPI 接口，eDP输出

　　以太网：使用 RTL8211E 千兆以太网 PHY

　　Touch 接口：电容触摸，可使用 USB 或串口扩展电阻触摸

　　音频接口：AC97/IIS/PCM 接口，支持录放音

　　SD 卡接口：2 路 SDIO 输出通道;

　　emmc 接口：板载 emmc 接口，管脚不另外引出

　　以太网接口：支持千兆以太网

　　USB HOST 接口：2路 HOST2.0，1路HOST3.0

　　USB TYPEC 接口：1路

　　UART 接口：5 路串口，支持带流控串口

　　PWM 接口：2 路 PWM 输出

　　IIC 接口：6 路 IIC 输出

　　SPI 接口：1 路 SPI 输出

　　ADC 接口：5 路 ADC

　　Camera 接口：1 路 BT656/BT601，2 路 MIPI 输出

　　HDMI 接口：高清音视频输出，音视频同步输出

　　MIPI接口：1路MIPI RX,1路MIPI TX，1路MIPI RX/TX

　　eDP接口：支持

　　电气特性

　　输入电压：12V/2A

　　输出电压：12V/5V/3.3V

　　储存温度：-30~80度

　　工作温度：-20~70 度

　　RK3399开发板硬件资源

　　【1】12V供电接口：12V的供电输入接口

　　【2】耳机：音频的耳机输出

　　【3】HDMI TypeA：HDMI TypeA输出

　　【4】TypeC：TypeC接口

　　【5】USB3.0：USB3.0接口

　　【6】USB2.0：USB2.0接口

　　【7】USB2.0：USB2.0接口

　　【8】千兆网卡：RJ45接口

　　【9】IR接收：红外接收

　　【10】SPDIF OUT：SPDIF输出

　　【11】4G Mic：4G通讯的录音口

　　【12】USB2.0：USB2.0 4pin接口

　　【13】RTC电池座：RTC电池座

　　【14】USB2.0：USB2.0 4pin接口

　　【15】喇叭：2pin喇叭座子

　　【16】GPIO扩展：包括PCIE和GPIO的扩展

　　【17】4G模块：4G LTE模块，默认接EC20

　　【18】LED灯：可控LED灯

　　【19】4G LED灯：4G LED指示灯

　　【20】LED灯：可控LED灯

　　【21】4G SIM卡：4G SIM卡槽

　　【22】EDP LCD：EDP LCD接口

　　【23】DVP Camera：DVP摄像头接口

　　【24】MIPI LCD：MIPI LCD接口;标配7寸mipi屏

　　【25】RK3399核心板：RK3399核心板

　　【26】双路MIPI：双路MIPI，可输入输出

　　【27】MIPI Camera：MIPI摄像头接口;标配OV13850

　　【28】TF卡：TF卡槽

　　【29】BT/WIFI天线扣子：WIFI/蓝牙天线扣子

　　【30】BT/WIFI板载天线：BT/WIFI板载天线

　　【31】BT/WIFI板载天线：BT/WIFI板载天线

　　【32】串口4：串口4，TTL电平

　　【33】调试串口：调试串口，TTL电平;

　　【34】升级键：升级键

　　【35】复位键：复位键

　　【36】电源键：电源键

　　【37】蜂鸣器：蜂鸣器

　　【38】风扇座子：风扇座子，12V供电

　　【39】外扩电压座子：扩展电压，12V/5V/3.3V，GND

　　【40】音频录音：音频录音MIC头

　　【41】传感器(图上没标出)：板载重力传感器，陀螺仪，光线传感器

　　其它

　　系统支持：Android7.1，linux，debian等系统

　　我们提供的服务：rk3399核心板模块+硬件定制+软件开发+OEM/ODM

　　RK3399开发板应用范围

　　VR、TV-BOX、笔记本、车机、通信领域，RK3399以丰富的扩展性可应用涵盖工业及消费领域各类终端，包括智能家电、广告机/一体机、金融POS机、车载控制终端、瘦客户机、VOIP视频会议、安防/监控/警务及IoT物联网领域。

　　RK3399开发板包装清单

　　标配清单

　　RK3399开发板一个

　　12V/2A电源适配器1个

　　网盘链接(包含核心板、硬件原理图(PDF格式)、开发源码、芯片和LCD数据手册、开发工具、产品使用手册等)

　　RK3399开发板选配清单

　　7寸1024x600 mipi电容触摸屏

　　1300W像素mipi摄像头

　　散热风扇1个

　　USB转串口线1根

　　优质HDMI TypeA线1根

　　8G TF卡一张

　　喇叭1个

　　TypeC线1根

　　串口转接板1个
