产品名称:TI AM335X评估板

LST-Core335X-A是北京立萨科技有限公司开发的基于AM335X处理器的嵌入式核心板模块。最高1GHz主频的Cortex-A8内核,可提供快速的数据处理和流畅的界面切换。该产品自带6路UART、2路CAN-Bus,2路USB OTG、2路以太网等接口,具有强大的通讯功能。
    推荐星级:5星
    订购热线:010-82488292
    产品详情

    名称 型号  处理器 主频  内存 存储 系统 价格
     配置1 LST-EVB3354-512D4GE-080-CC-L  AM3354 800M 512MB 4GB EMMC Linux
     配置2 LST-EVB3354-512D512N-080-CC-L  AM3354 800M 512MB 512 NAND Linux
     配置3 LST-EVB3354-1GD4GE-080-CC-L  AM3354 800M 1GB 4GB EMMC Linux





    我们的产品优势

    1、硬件拐角全部引出

    2、支持GPMC

    3、支持java虚拟机

    4、支持Node.js

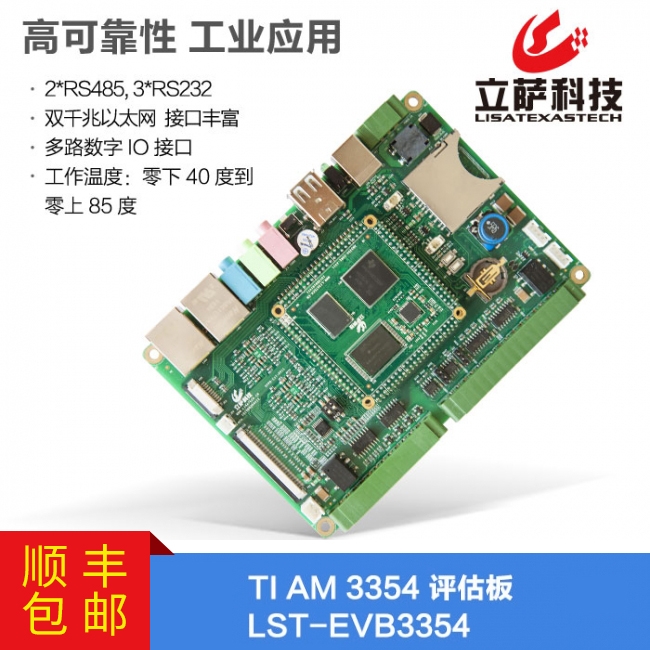

    LST-EVB3354是北京立萨科技有限公司开发的基于AM335X处理器的嵌入式评估板模块。采用TI 工业级800M主频的 AM3354 Cortex-A8处理器,可提供2路RS485,1路SD,2路4 IO,5V,12V 辅助电源输出,2*1000M以太网,2*USB host 2.0。此设备通过严格的电磁兼容测试,适用于恶劣的电磁环境的工业现场应用。

    AM335x ARM Cortex?-A8 Processors
    Core Feature AM3352 AM3354 AM3356 AM3357 AM3358 AM3359
    Package 15x15mm, 0.8mm (ZCZ)
    CPU Speed (MHz) 300, 600, 800, 1000 300, 600, 800, 1000 300, 600,800 300, 600,800 600, 800,1000 800
    Core Internal Memory 64KB SRAM shared w/
    Data 32KB Cache, Programmable 32KB Cache
    On-chip L2 (KB) Data 32KB Cache, Programmable 32KB Cache
    External Memory Interface DDR2/DDR3/DDR3L/mDDR (LPDDR), 2x16-bit, NAND ECC
    Graphics - 3D Graphics - - 3D
    OS Support Linux, Android,Windows Embedded
    Other Hardware Acceleration Crypto Accelerator Crypto Accelerator 2 PRU-ICSS  Crypto Accelerator 2 PRU-ICSS  Crypto Accelerator   + EtherCAT slave support 2 PRU-ICSS  Crypto Accelerator 2 PRU-ICSS  Crypto Accelerator  + EtherCAT slave support
    10/100/1000 EMAC 2 port switch
    USB 2.0 OTG + PHY 2
    Serial Ports 6 UART, 2 SPI, 3 I2C, 2 McASP, 2 CAN, 8 Timers
    System EDMA, WDT, RTC, 3 eQEP, 3 eCAP, JTAG, ADC (8ch)
    Parallel 3 MMC/SD/SDIO, GPIO

    TI AM335X 评估板

    项目 参数 配置
    CPU TI AM3354 (800MHz主频)  Cortex-A8处理器 可选
    内存 512MB/1GB 可选
    Flash 4GB EMMC ,512MB NAND  可选

    项目 参数
    网口 2路RGMII接口(支持MII、RMII、RGMII)
    USB 2路独立USB OTG
    UART 5路UART(含UART0,最多支持6路,与其它引脚复用)
    McASP 1路(最多支持2路,与其它引脚复用)
    I2C 2路(最多支持3路,与其它引脚复用)
    SPI 1路(最多支持2路,与其它引脚复用)
    MMC 1路(支持MMC、SD、SDIO,最多支持3路,与其它引脚复用)
    PWM 2路(最多支持3路,与其它引脚复用)
    GPIO 2路(最多支持118路,与其他引脚复用)
    LCD 24Bit RGB
    GPMC 引出所有地址、数据、控制总线(与其它引脚复用)
    ADC 8路(4路用作电阻触摸屏)
    CAN (最多支持2路,与其它引脚复用)
    JTAG 支持
    备注: 核心板已引出AM335X的所有功能引脚

    项目 参数
    工作温度 -40~+ 85℃工业级
    存储环境温度  -50~100 ℃
    存储环境湿度 20%~90%,非冷凝
    机械尺寸 54mm x 54 mm,4mm
    PCB规格 8层板设计,沉金工艺,独立的完整接地层,无铅化工艺
    电源供电 3.6V~5V
    静态系统功耗 约0.5W
    接口类型 4个44PIN双排插针接口(2*22)间距为4MM
    项目 参数
    电源 DC9-36V宽压输入接口
    音频 1路音频3.5mm输出接口;1路双声道音频3.5mm线入接口,1路3.5mm MIC输入接口
    USB 4路高速USB HOST接口
    1 路 USB Device接口
    Ethernet 2路10/100/1000Mb/s以太网接口
    串口 3路RS232(含1路调试串口)(带信号和电源隔离)
    RS485 2路RS485接口(带信号和电源隔离)
    GPIO 4路晶体管输出,4路光耦输入(带信号和电源隔离)
    按键接口 2个
    SD 1 路SD卡接口
    指示灯 1个电源灯,1个系统心跳灯
    用户按键 2个
    用户扩展接口 备用(4个ADC,1路SPI, 1路I2C)




    类 别 名称 备注
    开发环境 Vmware-workstation 版本12.0.0以上
    ubuntu-12-04 推荐32bit版本
    烧写镜像 LST-SPL-335X-A2 V1.0
    引导程序 u-boot 版本u-boot-2013.01.01-psp06.00.00.00
    linux内核 Linux 版本linux-3.2.0-psp04.06.00.11
    驱动程序 USB OTG
    Ethernet 2个千兆网口
    SD
    eMMC/NandFlash
    Audio
    UART
    I2C
    LED
    KEY
    PWM
    测试代码 RS232测试程序
    RS485测试程序
    I2C转IO测试程序
    命令测试环境 Ethernet
    Audio
    RS232
    RS485
    I2C
    I2C转IO PCA9538
    PWM

    类 别 名称 备注
    开发环境 Vmware-workstation 版本12.0.0以上
    ubuntu-12-04 指定64bit版本
    引导程序 u-boot
    linux内核 Linux 版本linux-3.2.0
    Android Android 4.2.2
    驱动程序 USB OTG
    Ethernet 2个千兆网口
    SD
    eMMC/NandFlash
    Audio
    UART
    I2C
    LED
    KEY
    PWM
    测试代码 RS232测试程序
    RS485测试程序
    I2C转IO测试程序
    命令测试环境 Ethernet
    Audio
    RS232
    RS485
    I2C
    I2C转IO PCA9538
    PWM

    标配 名称 数量 备注

    核心板

    1

    底板

    1

    开发资料

    1



    选配 名称 数量 备注



    电源
