Atmel A5D3X评估板
prevnext

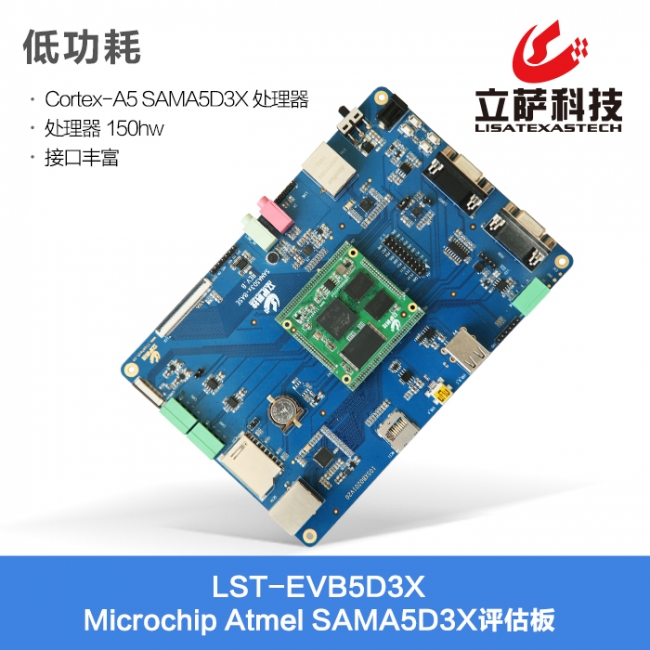

产品名称：Atmel A5D3X评估板

LST-EVB5D3X是北京立萨科技有限公司开发的基于SAMA5D3X处理器的嵌入式核心板模块。最高536MHz主频的Cortex-A5内核，可提供快速的数据处理和流畅的界面切换。该产品自带7路UART、2路CAN-Bus，3路USB OTG、2路以太网等接口，具有强大的通讯功能。
    推荐星级：5星
    订购热线：010-82488292
    产品详情
    产品详情

    名称 型号 处理器 主频 内存 存储 系统 价格
    配置1 LST-EVB5D3X-512D512N07RL-053-CC-L SAMA5D36 536M 512MB 512MB NAND Linux  .

    如需其他配置，请联系客服改价！

    LST-EVB5D3X是北京立萨科技有限公司开发的基于SAMA5D3X处理器的嵌入式核心板模块。最高536MHz主频的Cortex-A5内核，可提供快速的数据处理和流畅的界面切换。该产品自带7路UART、2路CAN-Bus，3路USB OTG、2路以太网等接口，具有强大的通讯功能。

    SAMA5D3X ARM Cortex?-A5 Processors
    Core Feature SAMA5D31 SAMA5D33 SAMA5D34 SAMA5D35 SAMA5D36
    Package 15x15mm, 0.8mm (ZCZ)
    CPU Speed (MHz) 536 536 536 536 536
    Core Internal Memory 128KB SRAM shared w/
    Data 32KB Cache, Programmable 32KB Cache
    On-chip L2 (KB) Data 32KB Cache, Programmable 32KB Cache
    External Memory Interface DDR2/LPDDR/LPDDR2, 2x16-bit, NAND ECC
    Graphics - - - - -
    OS Support Linux, Android
    Other Hardware Acceleration Crypto Accelerator Crypto Accelerator 2 PRU-ICSS  Crypto Accelerator 2 PRU-ICSS  Crypto Accelerator   + EtherCAT slave support 2 PRU-ICSS  Crypto Accelerator
    10/100/1000 EMAC EMAC GMAC GMAC EMAC,GMAC EMAC,GMAC
    USB 2.0 OTG + PHY 3
    Serial Ports 7 UART, 2 SPI, 2 I2C, 2 McASP, 2 CAN, 8 Timers
    System EDMA, WDT, RTC, 3 eQEP, 3 eCAP, JTAG, ADC (8ch)
    Parallel 2 MMC/SD/SDIO, GPIO




    项目 参数 配置
    CPU ATMEL SAMA5D36 (536MHz主频)  Cortex-A5处理器 可选
    内存 512MB 可选
    Flash 256MB/512MB NAND  可选

    项目  参数
    网口 1路EMAC,1路GMAC
    USB 可扩展1路独立USB OTG，2路USB host
    UART 可扩展7路串口
    I2C 可扩展2路I2C总线
    SPI 可扩展2路SPI
    SDIO 2路SDIO
    PWM 2路PWM
    GPIO 2路（最多支持160路,与其他引脚复用）
    LCD 24Bit RGB
    ADC 12路（4路用作电阻触摸屏）
    CAN （最多支持2路，与其它引脚复用）
    备注： 核心板已引出SAMA5D3X的所有功能引脚

    项目 参数
    工作温度 -40~+ 85℃工业级
    存储环境温度 -50～100 ℃
    存储环境湿度 20%~90%，非冷凝
    机械尺寸 50mm x 50 mm,4mm
    PCB规格 8层板设计，沉金工艺，独立的完整接地层，无铅化工艺
    电源供电 3.6V～5V
    静态系统功耗 约0.15W
    接口类型 2个80PIN与2个40PIN双排插针接口（1.27间距）




    类 别 名称 备注
    开发环境 Vmware-workstation 版本12.0.0以上
    ubuntu-12-04 推荐32bit版本
    烧写镜像
    引导程序 bootstrap 版本at91bootstrap-3.7.1
    u-boot 版本u-boot-at91-linux4sam_4.6
    linux内核 Linux 版本linux-at91-linux4sam_4.2
    驱动程序 USB OTG
    100M Ethernet
    1000M Ethernet
    SD
    NandFlash
    Audio
    Touchpad
    LCD Controller
    camera
    CAN
    UART
    I2C
    LED
    SPI
    测试代码 RS232测试程序
    RS485测试程序
    SPI测试程序
    命令测试环境 100M Ethernet
    1000M Ethernet
    NandFlash
    Audio
    camera
    CAN
    RS232
    RS485
    I2C
    SPI
    图形测试环境 Touchpad
    LCD Controller





    标配 名称 数量 备注

    核心板

    		 1

    底板

    		 1

     开发资料

    		 1



    选配 名称 数量 备注

    屏



      电源

    		                       .



    l超高性价比
