产品名称:充电桩计费单元控制器

LST-CDZ3354-512D1GN-080-IC-L是北京立萨科技有限公司开发的基于AM335X处理器的直流充电桩计费控制单元底板。CPU AM3354主频800MHz,DDR3内存512MB,Nand Flash 1GB,符合国家电网的《非车载整车直流充电机通用技术规范》的相关要求。
    推荐星级:5星
    订购热线:010-82488292


    无标题文档

    立萨科技凭借多年在TI AM335X系列处理器方案及工控行业应用上的技术积累,迅速响应市场需求,在2015年与TI公司合作,针对国家电网对充电桩计费控制单元的技术参数要求,研发出一款完全满足国网标准的主板,并支持所有的底层驱动程序和操作系统,方便客户直接嵌入到充电桩内部。帮助广大企业实现充电桩产品的快速搭建。

    技术参数



    系统

    CPU 32位Cortex-A8处理器、CPU采用AM3354、工作频率800MHz
    内存 DDR3 512MB 存储 NAND 1GB SD卡 1路
    通信接口 以太网

    2路10/100/1000M以太网通信接口

    串口 5路隔离RS-232通信接口(含调试口);3路隔离RS-485通信接口
    USB 2路USB HOST
    CAN 2路隔离CAN通信接口
    ESAM 1路
    PSAM 1路
    IO 6路继电器输出接口;6路隔离数字输入接口
    模块 北斗GPS模块、蓝牙模块(双模)和3G/4G模块(双SIM卡全网通)
    多媒体和显示 显示 1路DVI接口(支持触摸彩屏,20线LVDS接口,4线电阻触摸屏接口,4线背光电源接口);预留1路单色屏和键盘接口(并口8080总线;4X4键盘,8路GPIO)
    音频 1路耳机音频输出接口;1路麦克风输入接口;1路立体声功放输出接口(与耳机音频输出和麦克风输入接口复用);内置1路蜂鸣器
    指示灯 2路LAN ACT指示灯;1路电源指示灯;1路运行指示灯

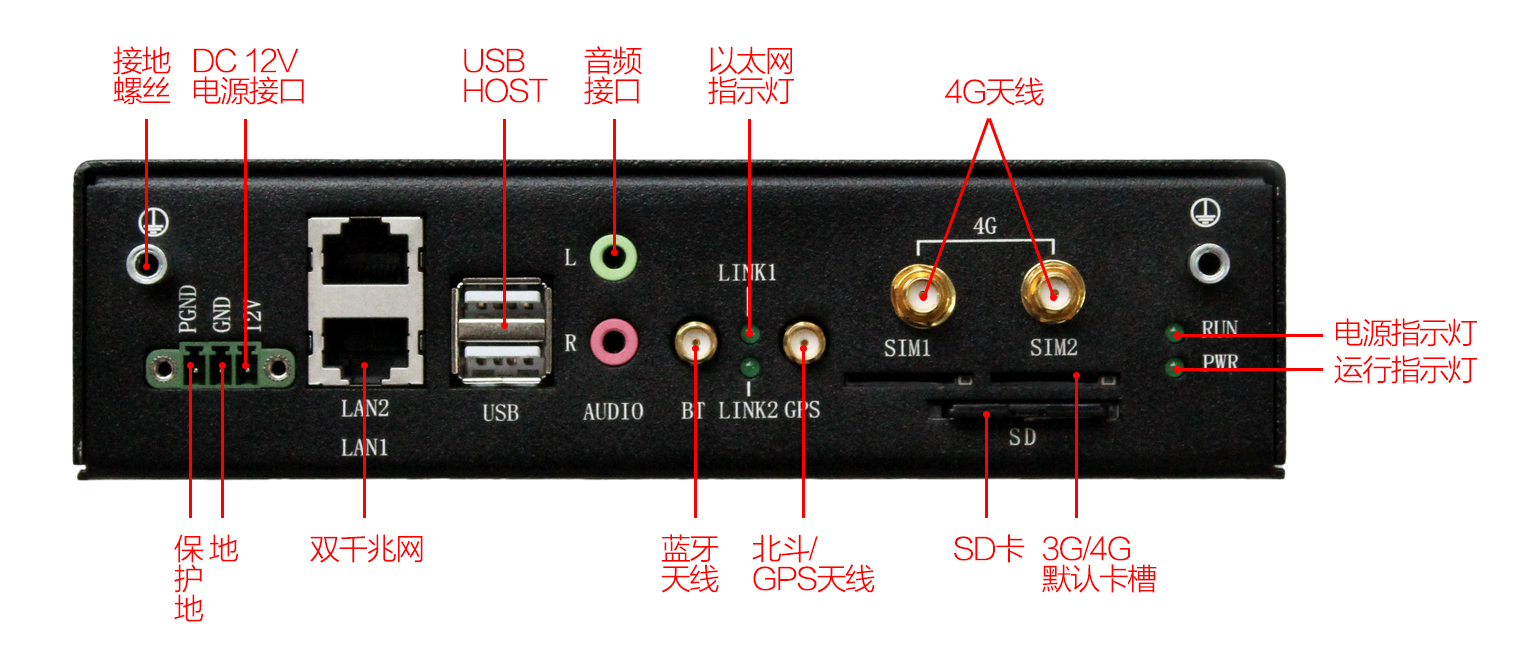

    接口示意图

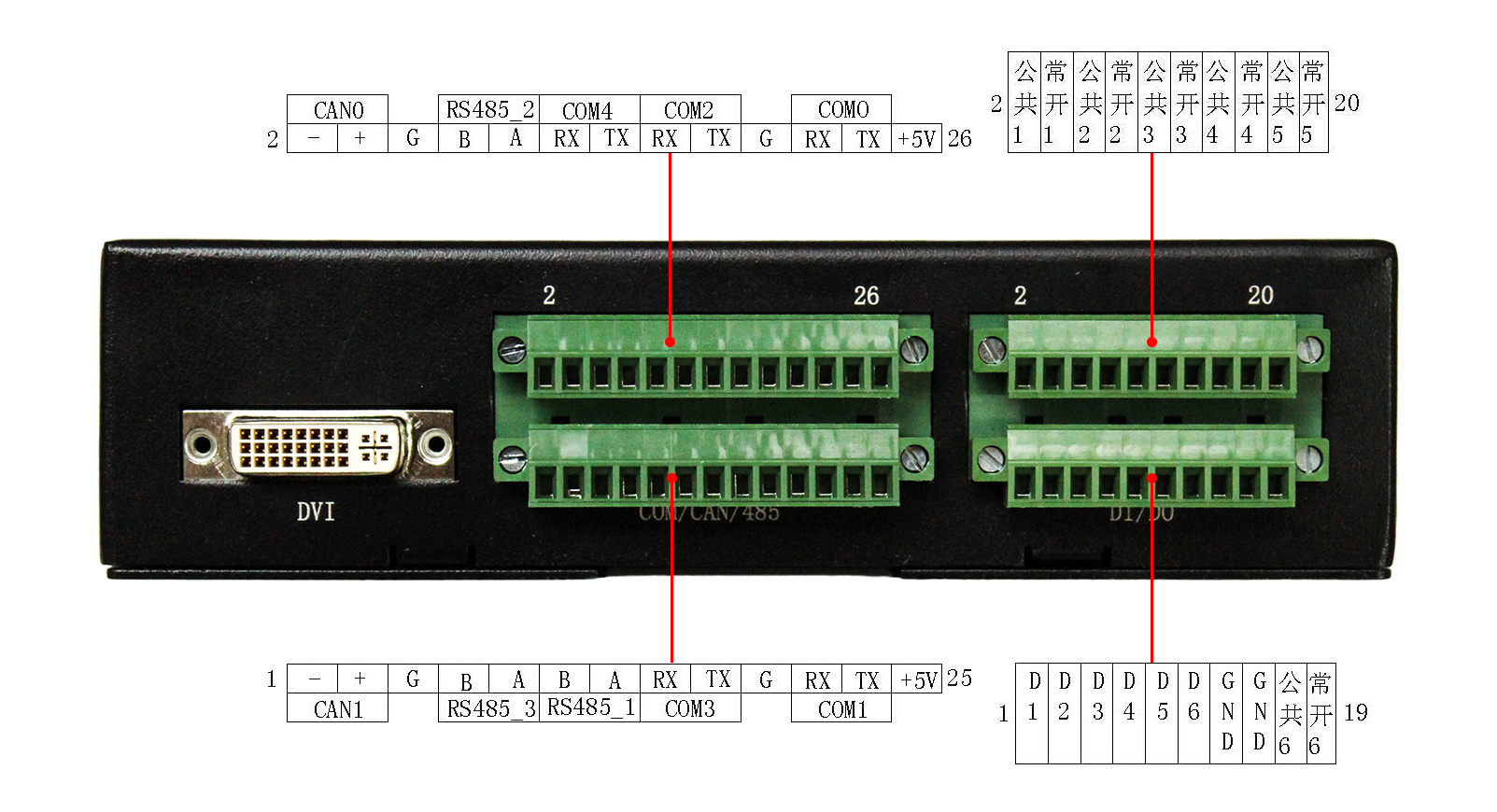

    接线说明如下

    引脚 功能
    CAN0_L CAN0_H     控制板通讯
    RS485_3A RS485_3B     电表通讯
    COM2_RX COM2_TX ISO_DGNG ISO_5V 读卡器
    COM0_TX COM0_RX ISO_DGNG   调试口

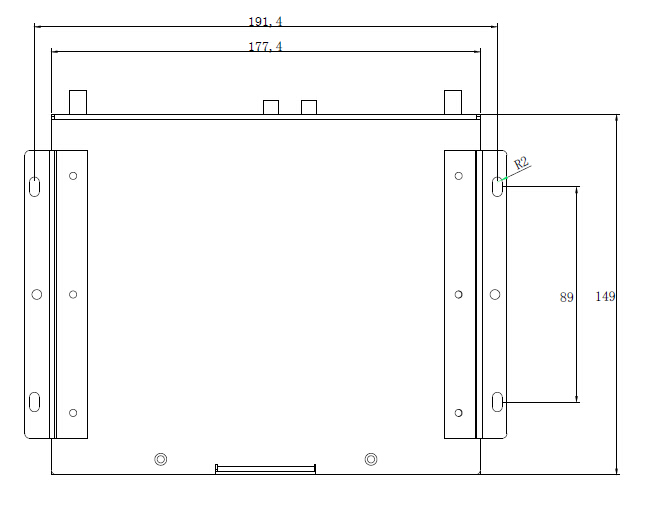

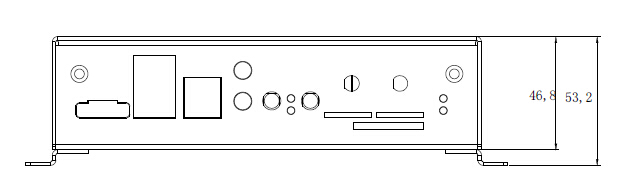

    机械尺寸图





    l超高性价比

    一切从客户角度出发,维护客户的利益,坚持高品质、高性能的服务准则为客户创造最大效益。



    l稳定、可靠、便捷

    1、基于低功耗、低成本ARM处理器开发平台

    2、高性能、多核ARM处理开发平台

    3、高稳定性、高可靠性的信号链模块、通信模块等功能模块。

    l个性化-自由定制

    多年的历程,积累了丰富的行业经验,领先的行业技术支持,多款嵌入式平台,满足不同行业客户的定制需求。
