RK3288底板+核心板设计过程

文章出处:立萨科技 人气:9
摘要 : RK3288整个开发过程,请各位鉴赏!一步,拿到客户需求文档,以下是客户提出的需求第二步,分析客户需求第三步,原理图设计第四步,PCB布局第五步,驱动调式第六步,调式OK的样机送客户确认第七步,提交设计资料

  1 参考图说明

  使用的平台:RK3288

  修改说明:修改了Codec电路并增加上下拉电阻,详见《RK3288发布原理图修改点 V1220140805.pdf》;

  功能模块说明:

   DDR3方案采用4x16bit、2x32bit等模板;

   LPDDR2方案采用2 x 32bit(168pin)、1 x 32bit x 2channel(pop216pin)、1x32bit

  x 2channel(pop220pin)等模板;

   LPDDR3方案采用2 x 32bit(178pin)模板

   PMIC方案采用RT5C620(单节电池)、ACT8846(双节电池);

   Memory默认为eMMC Flash,兼容Nand Flash及tSD的设计;

   TP包括COF及三种COB接法;

   显示包括eDP、单MIPI、双MIPI、LVDS四种兼容设计;

   3G包括3G-UNA(DS 7.2Mbps)、3G-UNA LITE(DS 14.4Mbps)两种模组兼容;

   Audio包括ES8323(低成本)、ALC5631、ALC3224(BT语音)三种兼容;

   WIFI兼容AP6XXX各模组;

  RK3288底板+核心板设计过程

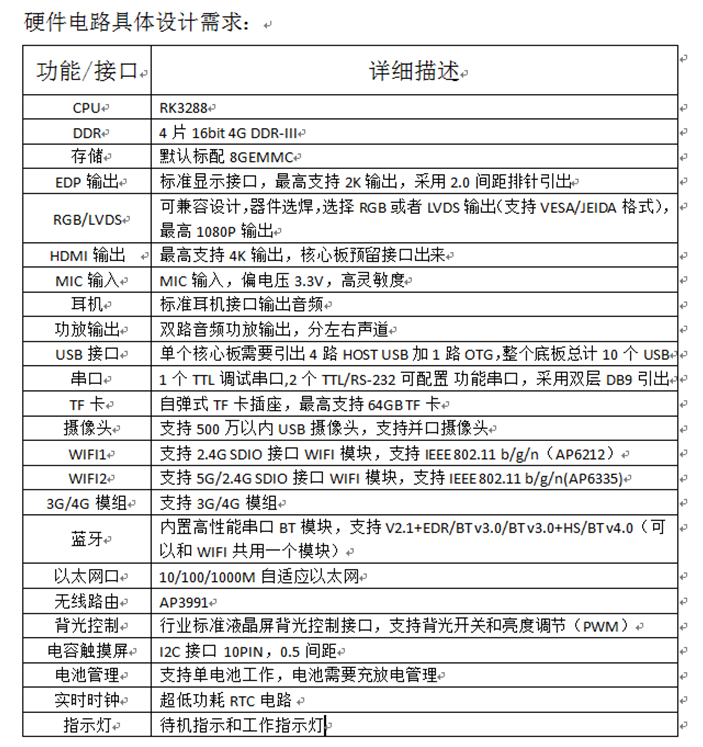

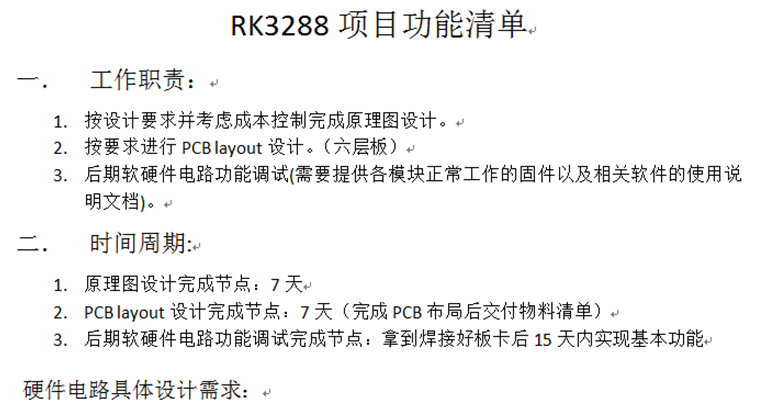

  第一步,拿到客户需求文档,以下是客户提出的需求:

  第二步,分析客户需求

  客户需要实现双屏同显、双屏异显、4屏同显、4屏异显,而且需要带触摸屏;需要带3G/4G,同时还需要带路由功能,

  又要带7.4V电池。因此衍生出该项目需要采用一个底板,两个核心板的设计架构,核心板和底板采用DDR接口方式连接,

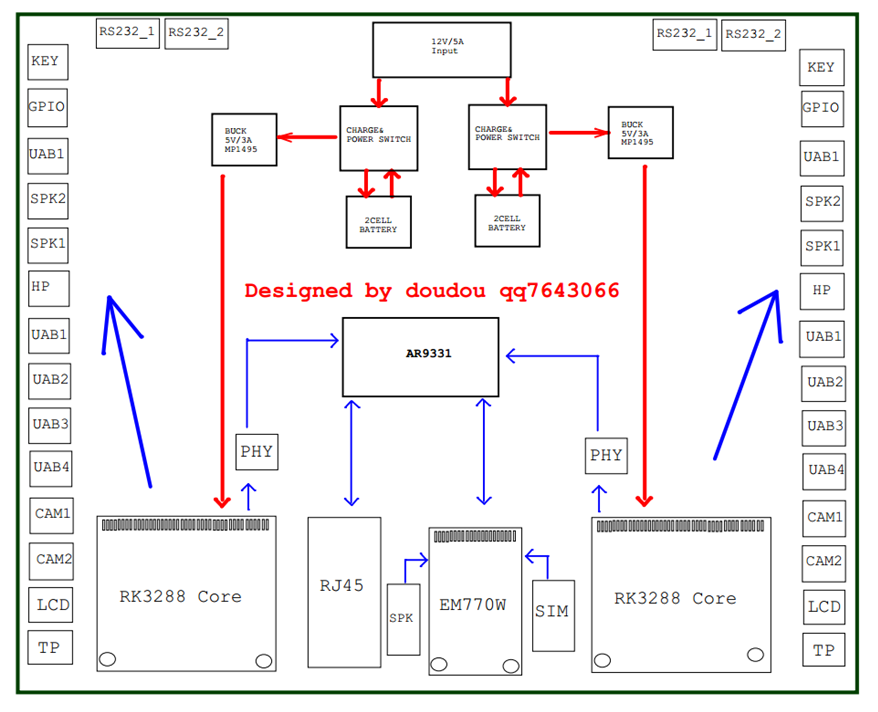

  以下是整理出的框架图:

  第三步,原理图设计

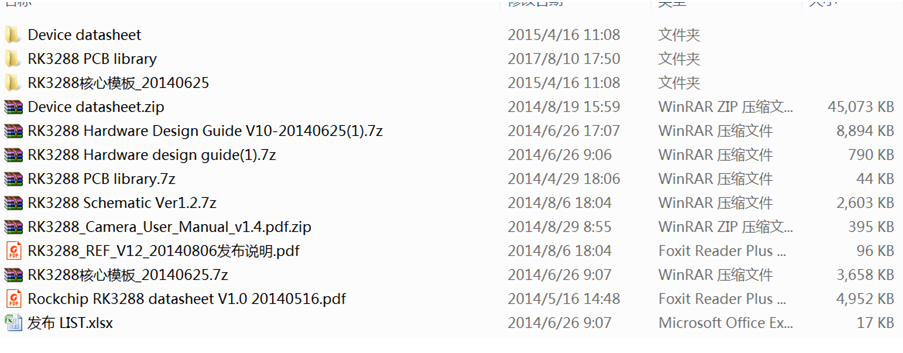

  原理图设计首先需要拿到原厂参考资料,如下,文件太大就不上传了,需要可以加我扣扣

  原理图设计就开始了

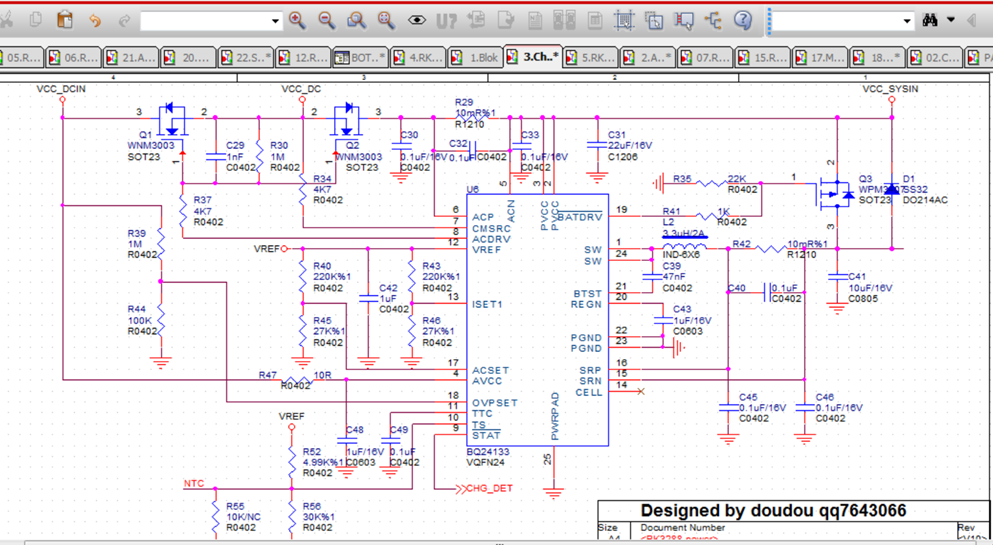

  电池部分,由于客户需要7.4V的电池供电,要求DC12V和电池自适应,这里选用官方推荐的ti芯片,型号BQ24133,

  依照推荐线路作图即可,如下

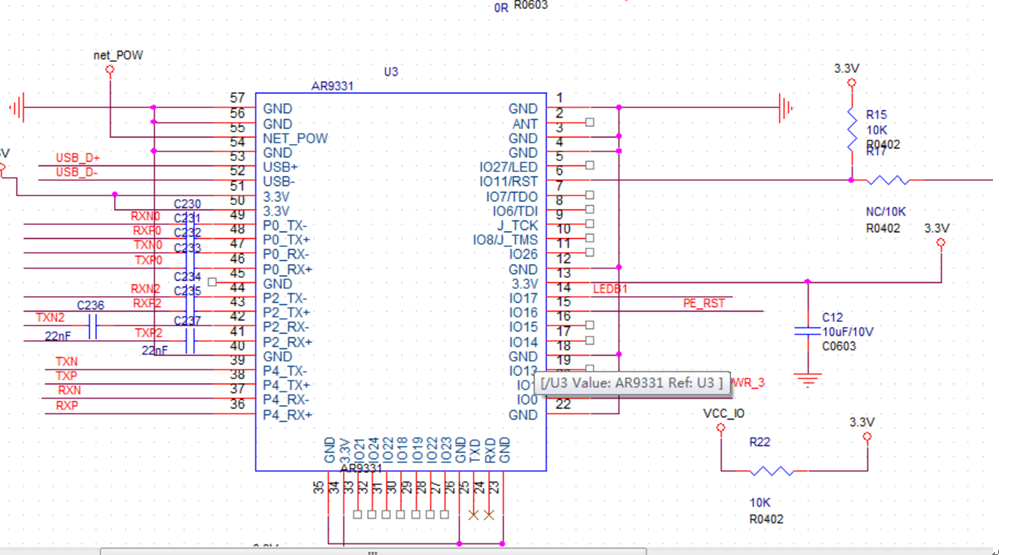

  网络部分,客户需要当有以太网的时候,两个核心都能上网,而且底板只有一个RJ45输入,又要WiFi路由,因此

  选用AR9331刚好能够实现,同时4G和以太网可以自适应切换。

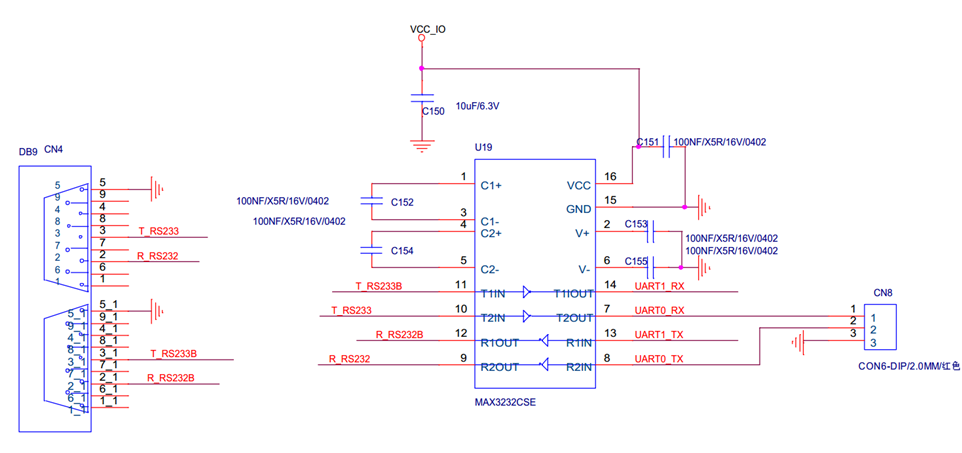

  RS232部分,需要两路RS232,选用MAX3232CSE芯片,为缩小空间采用双层DB9母座,电路如下图

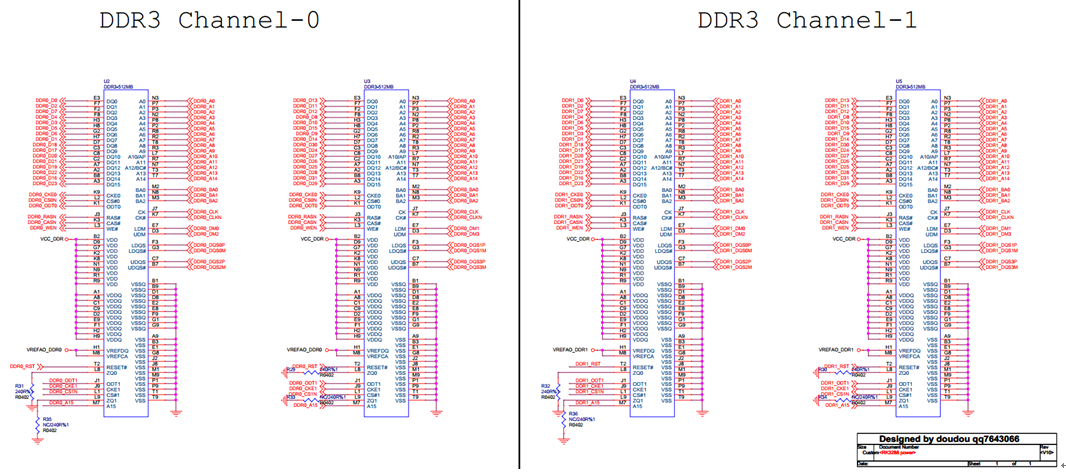

  核心板DDR部分,采用4个DDR3,16bit,此模版比较稳定

  第四步,PCB布局

  直接上图了

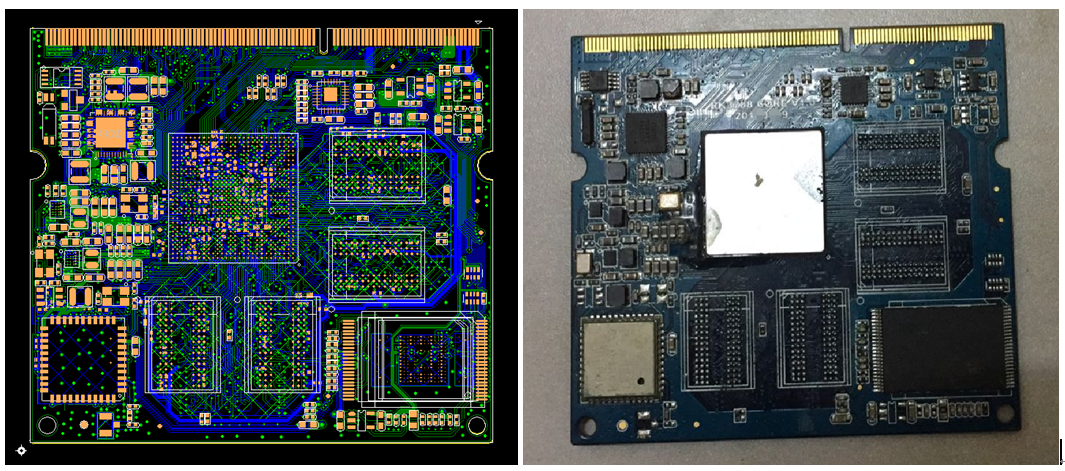

  核心板:

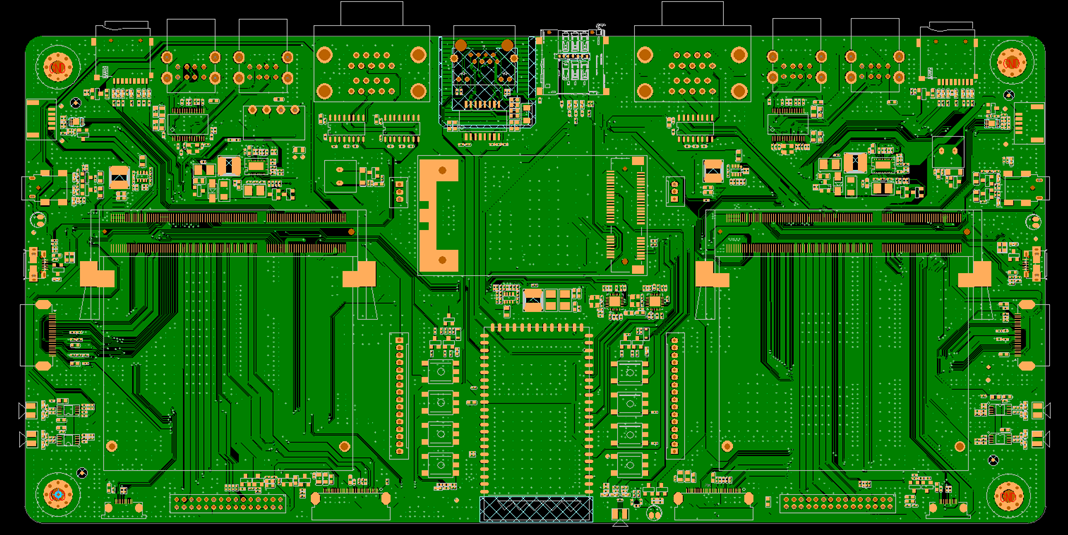

  底板:

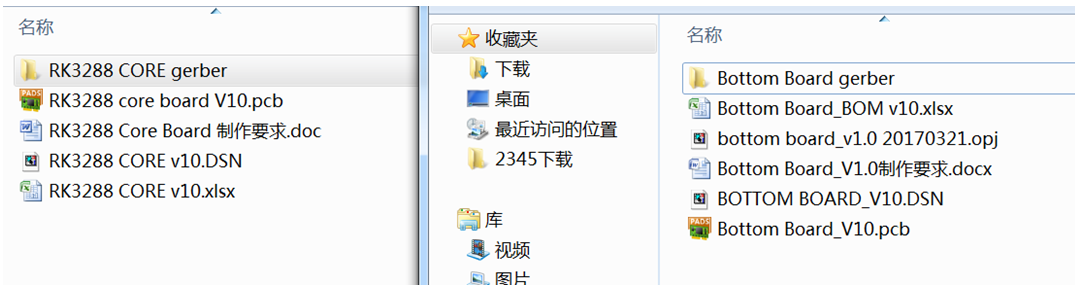

  至此,硬件设计基本完成,图纸清单如下:

  第五步,驱动调式

  根据硬件配置,重新调整dts配置文件,LVDS、EDP、WiFi、4G、TP等等都需要在设备树中增加,大部分的外设我们这边都有拿到了对应补丁,直接打上即可。对于屏幕调式稍微复杂,要根据不同屏幕匹配不同参数,而且多屏幕显示需要做些特殊处理。

  第六步,调式OK的样机送客户确认

  客户确认过程会提出一些修改建议,然后按照建议进行优化,达到客户满意为止,

  第七步,提交设计资料

  客户对功能认可之后把所有设计文档提交客户。

  至此,整个开发过程完毕,请各位鉴赏!多谢
